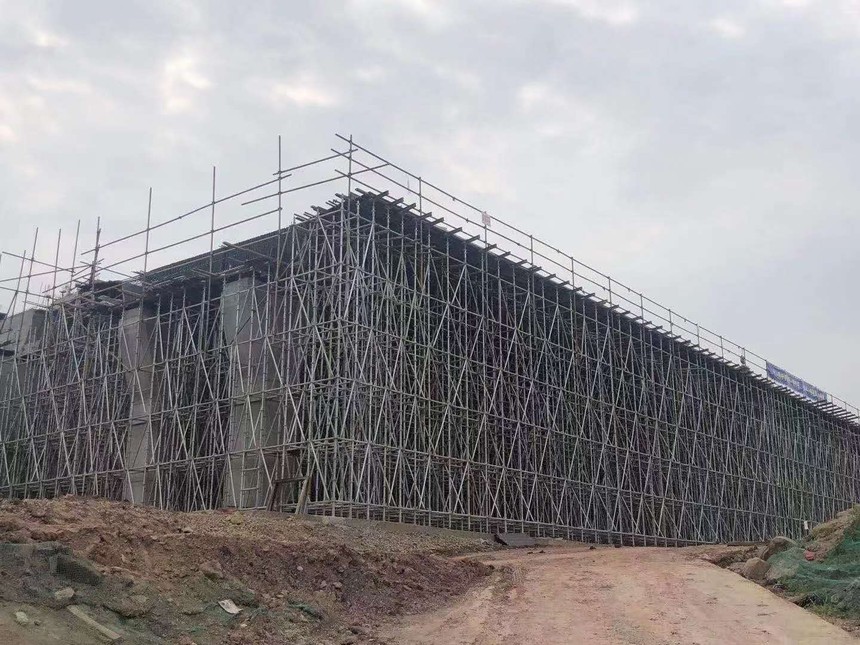

盘扣脚手架搭设要求和规范搭设要求盘扣脚手架搭设要求和规范搭设要求 1丶使用盘扣式脚手架搭设双排外脚手架时，高度不大于24m，大于24m时，必须另外进行设计计算。用户可根据使用要求选择架体几何尺寸，相邻水平杆步距宜选用2m，立杆纵距宜选用1.5m或1.8m，且不宜大于2.1m，立杆横距宜选用0.9m或1.2m。 2丶立杆：立杆底部应配置可调底座，首层立杆宜采用不同长度的立杆交错布置，错开立杆竖向距离大于等于500mm。
3丶斜杆或剪刀撑：沿架体外侧纵向没5跨步每层应设置一根竖向斜杆或每5跨步应设置扣件钢管剪刀撑，端跨的横向每层应设置竖向斜杆。 4丶连墙体：连墙体的设置应符合一下要求：连墙件必须采用可承受拉压荷载的刚性杆件，连墙件与脚手架及墙体应保持垂直，同一层连墙件应在同一平面，水平间距不应大于3跨，与主体结构外侧面距离小于等于300mm

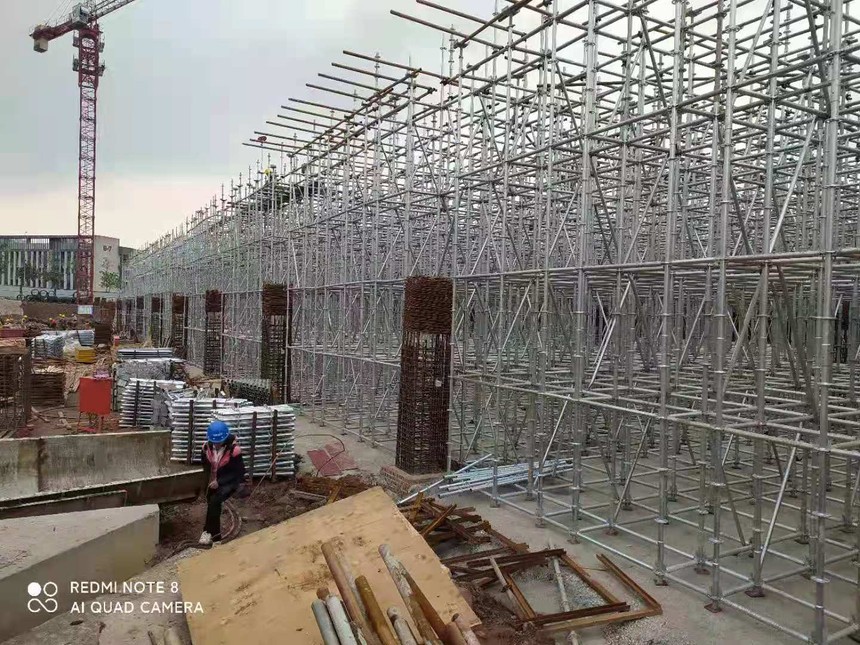

盘扣脚手架搭设要求注意事项 1、内支撑步距要求：当搭设高度不超过8米时步距不宜超过1.5m，当搭设高度超过8米时步距不得超过1.5m。 2、独立高支模高度要求：对于长条状的独立高支模架，架体总高度与架体的宽度之比H/B不宜大于3。 3、可调托座要求：可调托座的丝杆的外露长度严禁超过400mm，托座插入立杆或双槽钢托梁长度不得小于150mm。 4、可调底座要求：可调底座调节丝杆外露长度不大于300mm，扫地杆最底层水平杆距离地面高度不应大于550mm。 |
